1.概述

　　ZJJ-101B直流系統接地監測裝置用于對直流母線和支路的絕緣狀況進行實時在線監測。此裝置采用直流平衡電阻的檢測方法，不對母線產生任何交流或直流干擾信號，不會(huì )造成人為絕緣電阻下降，適用于任意電壓等級的發電廠、變電站。

　　ZJJ-101B特有的穩定性、抗分布電容特性使之更適用于復雜工況下的母線系統，標準儀表結構，體積小巧，安裝方便，具有更好的適用性。

　　ZJJ-101B擁有液晶顯示，全軟件功能控制，完善的人機界面，操作使用可輕易掌握。

　　2.特點

　　模塊化國際標準工業控制器結構, 標準外殼，體積小重量輕,安裝維護方便；

　　單/雙母線最多64回路監測，直流平衡電阻檢測法, 無母線干擾；

　　支路快速檢測，巡檢時間小于20秒；

　　測量結果與母線分布電容不相關；

　　自動/手動巡檢支路；

　　直流漏電流傳感器配置靈活方便；

　　隔離RS-485通訊接口，MODBUS/艾默生通信協議全兼容；

　　工業級工作溫度范圍。

　　3.功能

　　監測顯示

　　雙段母線電壓值；

　　雙段母線正負端對地電壓值；

　　雙段母線正負端對地電阻值；

　　所有支路號,絕緣電阻值；

　　報警項

　　母線絕緣報警；

　　支路接地報警；

　　母線過、欠壓報警。

　　4.工作原理

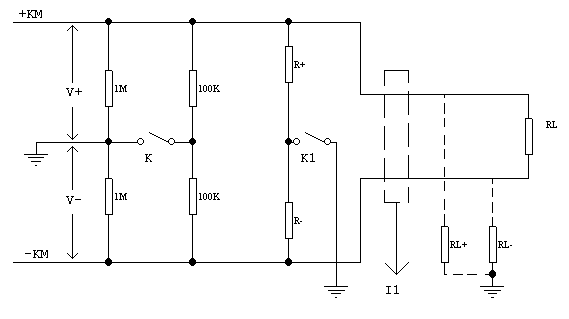

　　本裝置采用直流平衡電阻探測法，原理見下圖。正常狀態下的平衡電阻是電壓檢測分壓電阻，正、負母線對地電壓V+和V-相等。當有接地電阻RL+、RL-存在時，只要V+和V-之差大于設定值，裝置自動接入兩個150K平衡電阻，這將矯正偏離的平衡電壓，測量取得此時的V+’和V-’；根據V+、V-、V+’、V-’，即可求出正負母線的絕緣電阻RL+、RL-。這種檢測方法不破壞母線對地的平衡狀態，不影響母線的任何運行狀態和性能，而且可以實現快速的測量。

　　當母線絕緣電阻小于設定值而報警后，裝置自動進入支路巡檢狀態。

　　檢測原理同樣見上圖，先檢測電流傳感器的零漂電流I，然后K1閉合接入阻值更小的平衡成正比。根據漏電流和平衡電壓的變化值可求出支路絕緣電阻RL+，RL-的值。

　　5.技術參數表



參 數	符號	測試條件	最 小	典  型	最 大	單 位
輸入電壓等級	Vin			24,48,110,220		V
輸入電壓范圍	Vf		80%Vin		140%Vin	V
電壓測量精度		Vin=Vf			±0.5%
母線電阻范圍	Rm	Vin=Vf	0		999	KΩ
母線電阻精度					±5%
支路電阻范圍	Rz	Vin=Vf	0.0		100.0	KΩ
支路電阻精度					±5%
每段支路數	N		0		64
額定功耗	Po			3		W
工作溫度范圍	Tj		-10		50	℃
報警觸點容量	Pf	直流無感			220V0.2A

　　6.操作說明

　　本機僅設有“上”、“下”2個按鍵，所有功能和設置均可通過此兩個按鍵完成。

　　按“上”按鍵可在1段/2段參數顯示之間切換。

　　按“下”按鍵顯示各支路電阻。

　　同時按“上”、“下”按鍵可直接巡檢各支路。

　　按住上按鍵持續2秒可進入設定狀態，再次持續按住此鍵可自動在各設定項之間切換，被選中的選項依次反黑顯示。對于數值設定項，上按鍵是加，下按鍵是減；非數值設定項可用下按鍵修改或選中。

　　支路顯示或設定狀態在2分鐘以?xún)热魺o(wú)鍵操作都將返回1段參數顯示頁面。

　　 當有任意參數異常時，面板的報警燈亮，報警繼電器接點閉合，同時屏幕反黑提示故障類型。對應的異常參數也反黑提示。

　　具備隔離RS-485串口，可同時兼容MODBUS/華為兩種通信協議。設置狀態中設置“華為兼容”時適用華為協議，奇/偶/無校驗適用于MODBUS協議。

　　7.機械特性

　　裝置外殼尺寸：寬×高×深 =170X110X150mm 安裝開孔：161X101mm

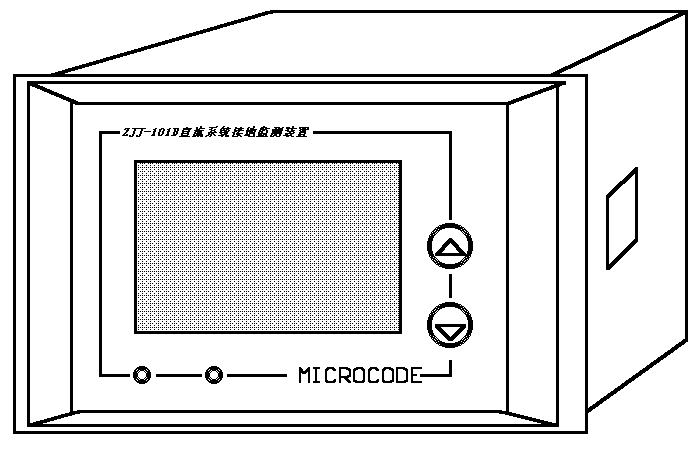

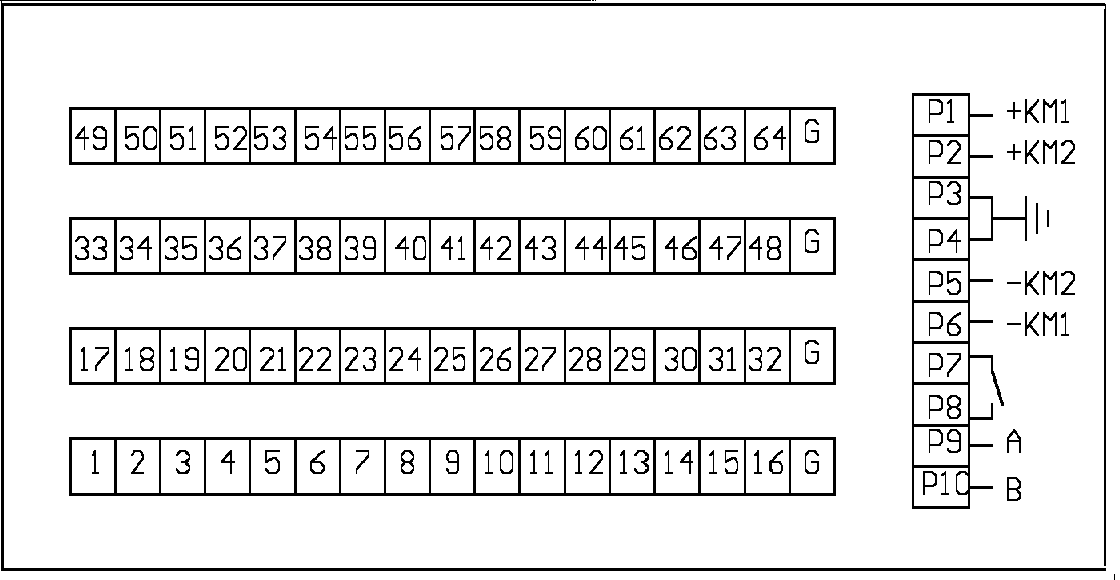

　　 外形圖：                               接線端子圖：

　　8.接線說明

　　9.電流傳感器



端子號	名    稱	功          能
G	COM 傳感器共地端	電流傳感器的共地端，所有傳感器的地端必須接到此4個端子中之一。
1-64，	IN  傳感器輸入端	接電流傳感器的輸出端M，應按照回路順序號接入。
P7,P8	報警觸點	報警輸出觸點，有任意報警時接通。
P9,P10	RS485通信接口	P9:A正端   P10:B負端   此接口與內部電氣隔離。
P1	1段+KM	1段母線正極輸入，設備的正電源輸入。
P2	2段+KM	2段母線正極輸入
P3,P4	GND	接地線，應接至柜體或大地，亦為整機共地端。
P5	2段-KM	2段母線負極輸入
P6	1段-KM	1段母線負極輸入，設備的負電源輸入。

　　使用直流漏電流傳感器，按主回路線徑要求決定穿孔直徑。正負母線同時穿過電流傳感器，母線的穿向按傳感器外殼標示，箭頭所指應為負載方向。

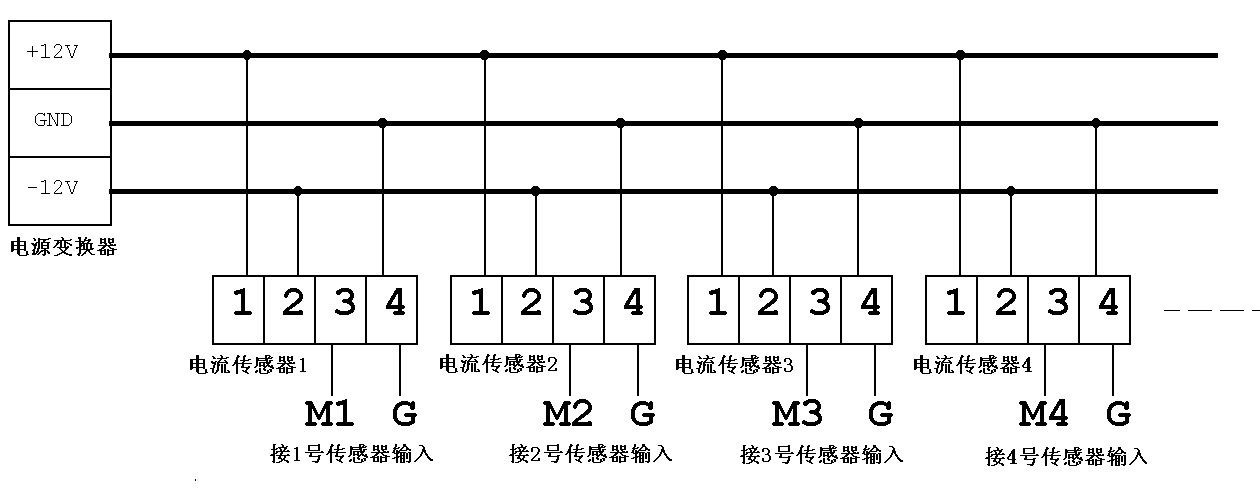

　　本機外附電源變換器為電流傳感器供電，供電電壓是±12V。電源變換器-電流傳感器-主機接線如下圖：
