JYCL系列絕緣監測儀是一種針對直流電源系統母線及支路的絕緣狀態進行在線實時的監測與管理的裝置。安規和EMC符合CE認證。目前已廣泛應用于各類直流電源系統絕緣狀態的監測和管理中心。

　　功能特性

　　產品特點：

　　1.直流電源系統母線絕緣及支路絕緣(60路)監測；

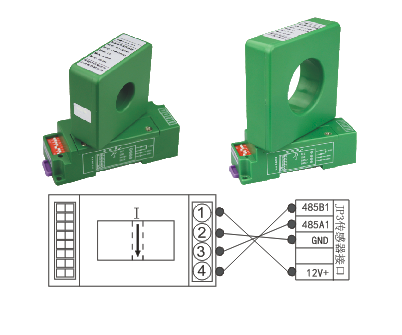

　　2.采用本公司獨有高精度智能漏電流傳感器，接線極為簡單；

　　3.母線電壓隔離測量，避免干擾產生誤報警；

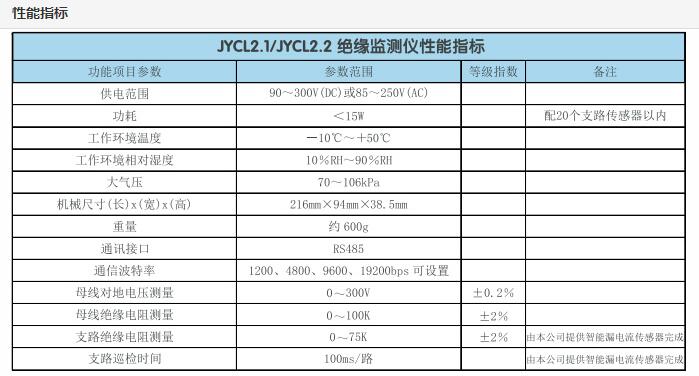

　　4.48V、110V、220V系統通用，測量精度：母線對地電壓0.2級、母線絕緣電阻2級、支路絕緣電阻3級；

　　5.母線絕緣響應報警時間≤3S；

　　6.支路絕緣響應報警時間≤20S；

　　7.RS485通訊接口，標準MODBUS通訊規約；

　　8.模塊化設計、擴展方便，可配置1~10個絕緣檢測采集模塊，實現兩段母線2400條支路的絕緣測量；

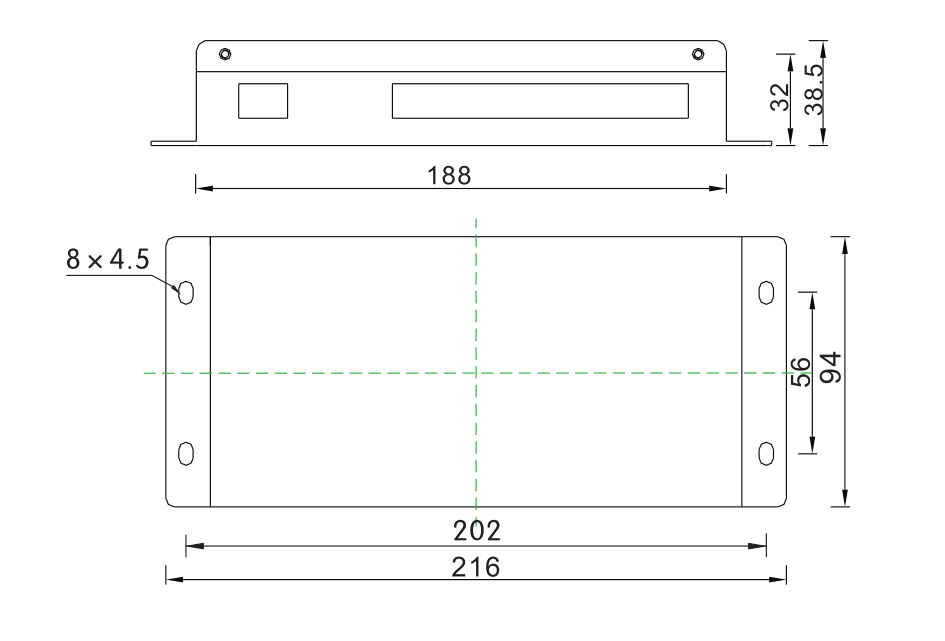

      外形結構

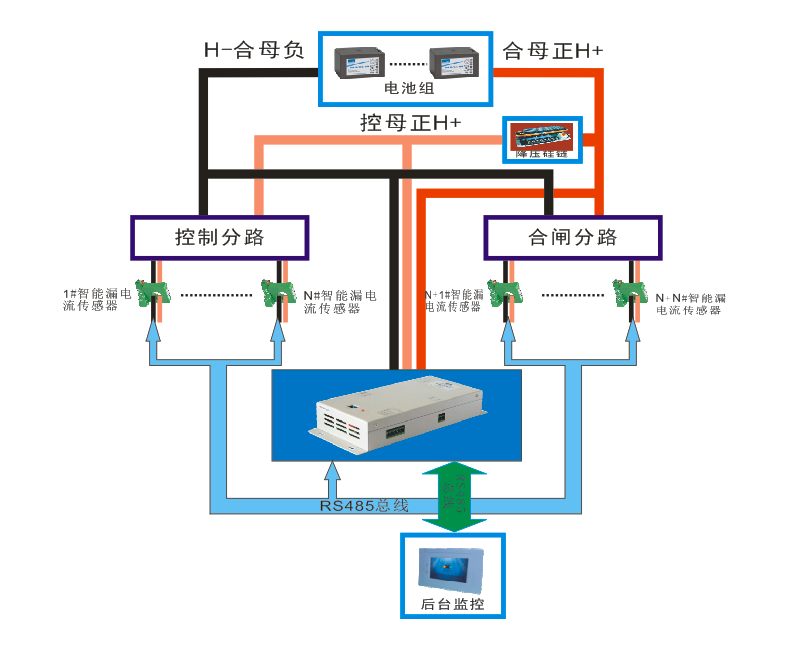

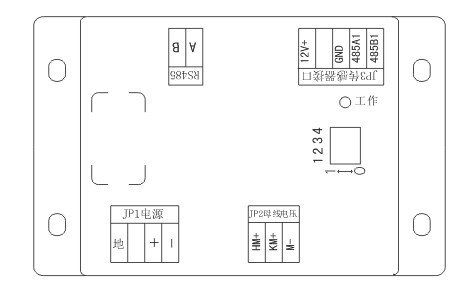

      接線與應用

　　相關型號：JYCL2.3、JYCL2.5、JYCL5.0、JYCL2.5
