產品概述：

　　PITE3961充電機特性測試儀是根據國家關于《直流電源運行和維護規程》的相關要求，集多年的研制成果和長期現場運行經驗，綜合國內外相關先進技術而研發的新產品，該裝置可實現不同容量充電機以及蓄電池組容量的檢測和試驗，并能準確可靠的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數、效率值、交流輸入1-25次諧波值、放電容量等參數。同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。

　　設計特點：

　　◆ 是一種直流電源測試分析專用設備，全自動依照國標完成交流電壓調整、加載負載電阻、參數測試（紋波系數測試、穩流精度測試、穩壓精度測試等）、自動記錄測試值并停止測試等功能。

　　◆ 強大的擴展功能：兼容220V直流系統和110V直流系統的檢測。

　　◆ 采用三相自動數控調壓器：輸出精度高、功率大，電壓穩定度高。

　　◆ 使用ARM和DSP雙CPU工作控制，以及16M字節的FLASH存儲器。

　　◆ 儀表使用大屏液晶觸摸屏，全漢化圖形界面，操作更簡單、方便。

　　◆ 測試過程中實時顯示測試數據，所有圖表清晰美觀、直觀方便。

　　◆ 可保存、回顯測量數據或將其上傳到PC，專用直流電源綜合測試儀數據分析軟件進行詳細數據圖表分析。隨時測試，隨時保存、編輯、打印。

　　◆ 數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析。

　　◆ 模塊化結構，設計合理，運行可靠，體積小，重量輕。

　　◆ 大容量存儲器：存儲三百組穩壓精度測試、紋波系數測試、穩流精度測試、效率測試、限流特性測試的數據。

　　◆ 完備的通訊功能，具有RS485通訊接口與USB接口，利用U盤傳遞數據，可以U盤更新儀表軟件。

　　◆ 具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試。

　　◆ 防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。

　　產品功能：

　　綜合測試：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。

　　穩壓精度測量：交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100%額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。

　　穩流精度測量：交流輸入電壓在額定電壓±10%范圍內變化、輸出電流在20%～100%額定值的任一數值，充電電壓在規定的調整范圍內變化時，其穩流精度。

　　紋波精度測量：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出出穩壓紋波系數和穩流紋波系數。

　　效率測量：充電裝置的交流額定輸入功率與直流輸出功率之比，效率測量顯示測量交流電壓、測量交流電流、測量直流電壓，測量直流電流，并計算出輸入功率、輸出功率和效率。

　　諧波測量：電流諧波測量，主要顯示1～25次諧波的狀況，包括諧波(或基波)次數、諧波真有效值、諧波含有率（HR）、總諧波畸變率（THD）等參數。

　　強大的數據處理功能：可對蓄電池的多項測量結果進行曲線顯示、生成報表，并進行綜合計算分析，準確判別。

　　數據分析：包括的綜合分析、穩壓精度分析、穩流精度分析、紋波系數分析、效率分析、電網諧波分析和電池放電分析可重新顯示原測量界面的內容。

　　數據上傳：此功能允許用戶將保存的測量數據上傳到計算機以進行各種分析。

　　系統升級：此功能允許用戶使用U盤更新儀表軟件。

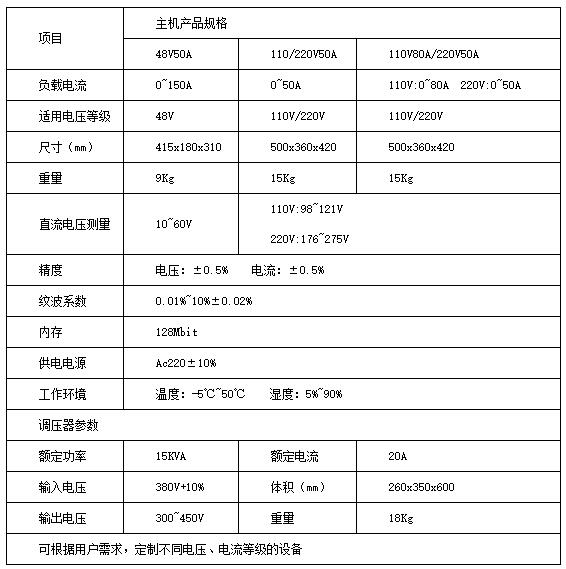

　　技術指標：
